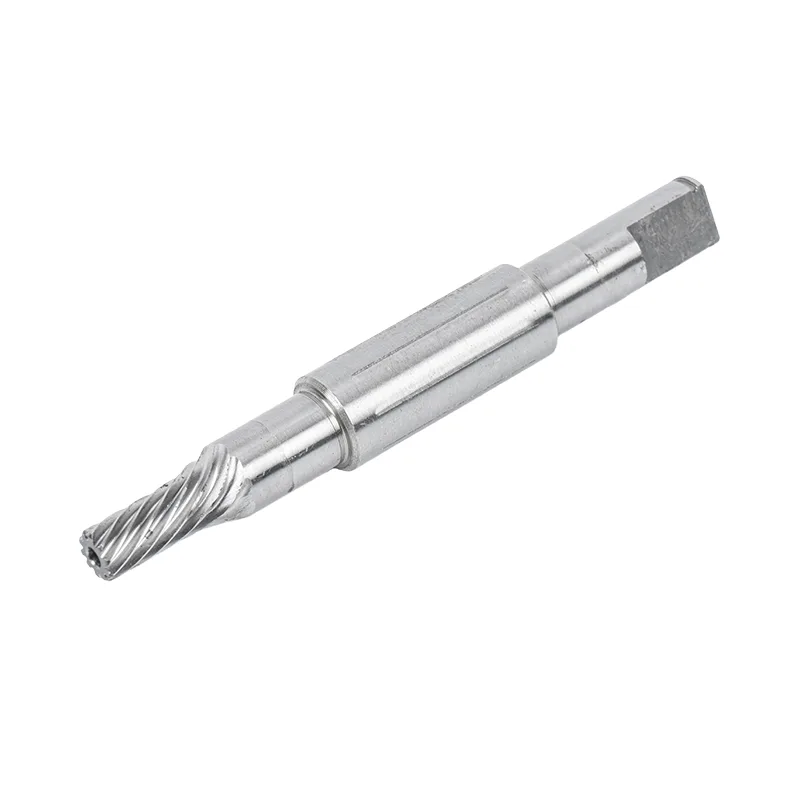

การเลือกสิ่งที่ถูกต้องเพลามอเตอร์ขับเคลื่อนด้วยไฮดรอลิกเป็นการตัดสินใจทางวิศวกรรมที่สำคัญซึ่งส่งผลโดยตรงต่อประสิทธิภาพ ความทนทาน และความน่าเชื่อถือของระบบไฮดรอลิกของคุณ ไม่ว่าคุณจะระบุเพลาสำหรับการใช้งานไฮดรอลิกแบบเคลื่อนที่ หน่วยกำลังทางอุตสาหกรรม หรืออุปกรณ์เฉพาะทาง กระบวนการคัดเลือกจำเป็นต้องมีการประเมินพารามิเตอร์ทางเทคนิคหลายรายการอย่างละเอียด คู่มือนี้จะสำรวจปัจจัยสำคัญห้าประการที่วิศวกรและผู้เชี่ยวชาญด้านการจัดซื้อต้องประเมินเมื่อซื้อเพลามอเตอร์ขับเคลื่อนด้วยไฮดรอลิกแบบกำหนดเอง ตั้งแต่องค์ประกอบของวัสดุและการรักษาความร้อนไปจนถึงความแม่นยำทางเรขาคณิตและการตกแต่งพื้นผิว แต่ละปัจจัยมีบทบาทสำคัญในการรับประกันว่าเพลาจะตรงตามข้อกำหนดการปฏิบัติงานที่ต้องการในการใช้งานของคุณ ด้วยการทำความเข้าใจข้อควรพิจารณาที่สำคัญเหล่านี้ คุณสามารถตัดสินใจได้อย่างมีข้อมูลเพื่อปรับปรุงประสิทธิภาพของระบบและยืดอายุการใช้งานของชุดประกอบมอเตอร์ไฮดรอลิกของคุณ
1. การเลือกใช้วัสดุและคุณสมบัติทางโลหะวิทยา
รากฐานของประสิทธิภาพสูงใดๆเพลามอเตอร์ขับเคลื่อนด้วยไฮดรอลิกอยู่ในองค์ประกอบของวัสดุ เพลาจะต้องทนทานต่อการโหลดแบบวนรอบ ความเค้นบิด และสภาพแวดล้อมที่อาจกัดกร่อน ขณะเดียวกันก็รักษาความเสถียรของมิติตลอดระยะเวลาการทำงานหลายพันชั่วโมง วัสดุทั่วไปประกอบด้วยเหล็กกล้าคาร์บอนปานกลาง เช่น AISI 1045 สำหรับการใช้งานทั่วไป และเหล็กกล้าโลหะผสม เช่น AISI 4140 หรือ 42CrMo สำหรับความต้องการความแข็งแรงสูงกว่า สำหรับการใช้งานที่ต้องการความต้านทานการกัดกร่อนที่เหนือกว่า เกรดสแตนเลส เช่น 17-4PH ให้ความสมดุลที่ยอดเยี่ยมระหว่างความแข็งแรงและความทนทาน
กระบวนการเลือกวัสดุจะต้องพิจารณาถึงสภาพการทำงานเฉพาะของระบบไฮดรอลิกของคุณ ปัจจัยต่างๆ เช่น แรงดันใช้งาน ความเร็วในการหมุน ช่วงอุณหภูมิ และการสัมผัสกับน้ำมันไฮดรอลิก ล้วนมีอิทธิพลต่อการเลือกใช้วัสดุที่เหมาะสมที่สุด เพลาที่ทำงานได้ดีในการใช้งานที่ความเร็วต่ำและมีแรงบิดสูงอาจเสียหายก่อนเวลาอันควรในสถานการณ์การทำงานต่อเนื่องที่ความเร็วสูง นอกจากนี้ การตอบสนองต่อการบำบัดความร้อนและความสามารถในการแปรรูปของวัสดุถือเป็นข้อพิจารณาที่สำคัญซึ่งส่งผลต่อทั้งประสิทธิภาพและความสามารถในการผลิต
ข้อมูลเชิงลึกด้านวิศวกรรม:ความแข็งแรงของผลผลิตและความต้านทานต่อความล้าของวัสดุเพลามีความสัมพันธ์โดยตรงกับความสามารถของมอเตอร์ในการส่งแรงบิดเอาท์พุตที่สม่ำเสมอ การเลือกวัสดุที่มีคุณสมบัติทางกลที่เหมาะสมทำให้มั่นใจได้ว่าเพลาสามารถรับน้ำหนักสูงสุดได้โดยไม่เกิดการเสียรูปหรือเกิดความเสียหายก่อนเวลาอันควร การทดสอบวัสดุขั้นสูง รวมถึงการตรวจสอบแรงกระแทกและความแข็ง ถือเป็นแนวทางปฏิบัติมาตรฐานในโรงงานผลิตชั้นนำ
2. ความแม่นยำทางเรขาคณิตและความคลาดเคลื่อนของมิติ
ความแม่นยำในรูปทรงเรขาคณิตนั้นไม่สามารถต่อรองได้เมื่อพูดถึงเพลามอเตอร์ขับเคลื่อนด้วยไฮดรอลิก เพลาต้องเชื่อมต่อกับตลับลูกปืน ซีล และข้อต่อได้อย่างราบรื่น โดยต้องมีพิกัดความเผื่อด้านขนาดที่แน่นอน พารามิเตอร์ทางเรขาคณิตที่สำคัญได้แก่ เส้นผ่านศูนย์กลางของเพลา ความร่วมศูนย์ ความกลม และความตรง แม้แต่การเบี่ยงเบนเล็กน้อยจากพิกัดความเผื่อที่ระบุก็อาจทำให้เกิดการสั่นสะเทือน การสึกหรอของแบริ่งก่อนเวลาอันควร ซีลรั่ว และลดประสิทธิภาพโดยรวมของระบบ
กระบวนการผลิตสมัยใหม่ เช่น การกลึง CNC การเจียร และการลับคม ทำให้สามารถผลิตเพลาที่มีความแม่นยำระดับไมครอนได้ เมื่อประเมินซัพพลายเออร์ที่มีศักยภาพ จำเป็นต้องประเมินความสามารถของพวกเขาในการรักษาระดับความคลาดเคลื่อนที่เข้มงวดอย่างสม่ำเสมอตลอดการดำเนินการผลิต รูปทรงของเพลายังต้องรองรับร่องสลัก ร่องสลัก หรือเกลียวใดๆ ที่รวมอยู่ในเส้นทางการส่งกำลัง โปรไฟล์ร่องฟัน ไม่ว่าจะเป็นแบบสี่เหลี่ยมหรือแบบม้วน จำเป็นต้องได้รับการดูแลเป็นพิเศษเพื่อให้แน่ใจว่ามีการกระจายน้ำหนักและการส่งผ่านแรงบิดอย่างเหมาะสม
การตรวจสอบมิติที่สำคัญ
- ความคลาดเคลื่อนของเส้นผ่านศูนย์กลาง: โดยทั่วไปจะอยู่ที่ ±0.01 มม. สำหรับการประกอบตลับลูกปืน
- ศูนย์กลาง: รับประกันความสมดุลในการหมุนและลดการสั่นสะเทือน
- ความตรง: ป้องกันการกระจายโหลดที่เข้าเล่มและไม่สม่ำเสมอ
- ความแม่นยำของโปรไฟล์ร่องฟัน: จำเป็นสำหรับการส่งแรงบิดที่เหมาะสม
- ขนาดร่องสลัก: ต้องตรงกับข้อกำหนดของข้อต่ออย่างแม่นยำ
3. ข้อมูลจำเพาะด้านการตกแต่งพื้นผิวและการเคลือบผิว
ผิวสำเร็จของเพลามอเตอร์ขับเคลื่อนด้วยระบบไฮดรอลิกมีอิทธิพลอย่างมากต่อประสิทธิภาพและอายุการใช้งานที่ยาวนาน พื้นผิวที่เรียบจะช่วยลดแรงเสียดทานที่ส่วนต่อประสานของแบริ่ง ลดการสึกหรอของซีล และให้ความต้านทานต่อการกัดกร่อนและการเริ่มต้นรอยแตกร้าวจากความล้าได้ดีขึ้น โดยทั่วไปความหยาบของพื้นผิวจะถูกระบุเป็นค่า Ra (ความหยาบเฉลี่ย) โดยที่เจอร์นัลแบริ่งวิกฤตมักจะต้องการผิวสำเร็จที่ 0.4 µm Ra หรือดีกว่า
นอกเหนือจากข้อกำหนดการตกแต่งขั้นพื้นฐานแล้ว การเคลือบแบบพิเศษสามารถเพิ่มประสิทธิภาพของเพลาในสภาพแวดล้อมที่มีความต้องการสูง การชุบนิกเกิลให้ความต้านทานการกัดกร่อนและความแข็งที่ดีเยี่ยม ในขณะที่การเคลือบแบบพิเศษ เช่น ชั้นนิกเกิล-อลูมิเนียมสามารถปรับปรุงความต้านทานการสึกหรอและลดแรงเสียดทานได้ การเลือกการเคลือบหรือการรักษาพื้นผิวต้องได้รับการประเมินในบริบทของสภาพแวดล้อมการทำงาน รวมถึงการสัมผัสกับความชื้น สารเคมี และสิ่งปนเปื้อนที่มีฤทธิ์กัดกร่อน
หมายเหตุประสิทธิภาพ:การเตรียมพื้นผิวและการตกแต่งอย่างเหมาะสมถือเป็นสิ่งสำคัญเพื่อให้บรรลุประสิทธิภาพการซีลสูงสุดและป้องกันการรั่วไหลของของไหล พื้นผิวเพลาที่ตกแต่งอย่างดีช่วยยืดอายุซีลและลดระยะเวลาการบำรุงรักษา ผู้ผลิตที่มีความสามารถในการเจียรขั้นสูงและการเก็บผิวละเอียดขั้นสูงจะมอบความสมบูรณ์ของพื้นผิวที่เหนือกว่า ซึ่งแปลเป็นความน่าเชื่อถือในภาคสนามโดยตรง
4. การรักษาความร้อนและโปรไฟล์ความแข็ง
กระบวนการอบชุบด้วยความร้อนจะเปลี่ยนโครงสร้างจุลภาคของวัสดุเพลา ส่งผลให้มีคุณสมบัติทางกลที่จำเป็นสำหรับการใช้งานระบบไฮดรอลิกที่มีความต้องการสูง โปรไฟล์ความแข็งของเพลาต้องได้รับการออกแบบทางวิศวกรรมอย่างระมัดระวังเพื่อให้สมดุลระหว่างความต้านทานการสึกหรอและความเหนียว กระบวนการชุบแข็งเคส เช่น คาร์บูไรซิ่งหรือไนไตรด์จะสร้างชั้นพื้นผิวที่แข็งและทนทานต่อการสึกหรอ ในขณะที่ยังคงแกนกลางที่เหนียวและเหนียวซึ่งสามารถดูดซับแรงกระแทกได้
การชุบแข็งแบบทะลุอาจเหมาะสมกับเพลาขนาดเล็กหรือการใช้งานที่ต้องการความแข็งสม่ำเสมอทั่วทั้งหน้าตัด อย่างไรก็ตาม สำหรับเพลาที่ใหญ่ขึ้นหรือเพลาที่รับภาระแรงบิดสูง โปรไฟล์ความแข็งแบบดิฟเฟอเรนเชียลมักจะให้การผสมผสานที่ลงตัวระหว่างความทนทานของพื้นผิวและความเหนียวของแกนกลาง กระบวนการบำบัดความร้อนจะต้องได้รับการควบคุมอย่างระมัดระวังเพื่อให้ได้ค่าความแข็งที่ระบุ โดยไม่ทำให้เกิดการบิดเบือนหรือความเค้นตกค้างที่อาจส่งผลต่อความแม่นยำของขนาด
ข้อมูลจำเพาะด้านความแข็งทั่วไป
- ความแข็งพื้นผิว: 55-62 HRC สำหรับการใช้งานที่ทนต่อการสึกหรอ
- ความแข็งของแกนกลาง: 25-35 HRC เพื่อความเหนียวและทนต่อแรงกระแทก
- ความลึกของเคส: 0.5-2.0 มม. ขึ้นอยู่กับข้อกำหนดการใช้งาน
- การควบคุมความผิดเพี้ยน: สำคัญอย่างยิ่งต่อการรักษาความคลาดเคลื่อนของมิติ
5. ความสามารถในการปรับแต่งและความยืดหยุ่นในการออกแบบ
การใช้งานไฮดรอลิกทุกประเภทนำเสนอความท้าทายเฉพาะตัวที่อาจต้องใช้ระบบเพลาที่ออกแบบเป็นพิเศษ ความสามารถในการปรับแต่งรูปทรง วัสดุ การรักษาความร้อน และการตกแต่งพื้นผิวทำให้เพลาสามารถปรับให้เหมาะสมกับสภาพการทำงานเฉพาะได้ ไม่ว่าคุณจะต้องการโปรไฟล์ร่องแบบพิเศษ ความยาวที่ไม่ได้มาตรฐาน หรือมีคุณลักษณะเฉพาะที่ผสมผสานกัน การทำงานร่วมกับผู้ผลิตที่มีความสามารถในการปรับแต่งที่ครอบคลุมถือเป็นสิ่งสำคัญ
ความยืดหยุ่นในการออกแบบขยายออกไปมากกว่าแค่การปรับเปลี่ยนขนาดมาตรฐาน ความสามารถด้านการผลิตขั้นสูงช่วยให้สามารถผลิตรูปทรงเรขาคณิตที่ซับซ้อน รวมถึงเพลาแบบขั้นบันได ส่วนเรียว และคุณลักษณะแบบรวมที่ช่วยลดความซับซ้อนในการประกอบ ความสามารถในการสร้างต้นแบบอย่างรวดเร็วและทำซ้ำการออกแบบสามารถเร่งวงจรการพัฒนาผลิตภัณฑ์ได้อย่างมาก และช่วยให้มั่นใจได้ว่าเพลาสุดท้ายตรงตามข้อกำหนดด้านประสิทธิภาพทั้งหมด
ข้อได้เปรียบในการปรับแต่ง:โซลูชันเพลาแบบกำหนดเองอย่างแท้จริงตอบโจทย์ความต้องการเฉพาะในการใช้งานของคุณ ตั้งแต่การรับน้ำหนักมากเป็นพิเศษและความเร็วสูงไปจนถึงสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนและข้อจำกัดด้านพื้นที่ แนวทางที่กำหนดเป้าหมายนี้ช่วยเพิ่มประสิทธิภาพและความน่าเชื่อถือของระบบให้สูงสุด ด้วยการสนับสนุนทางวิศวกรรมภายในบริษัทและสายการผลิตที่ยืดหยุ่น ผู้ผลิตจึงสามารถรองรับได้แม้กระทั่งข้อกำหนดการออกแบบที่ซับซ้อนที่สุด โดยไม่กระทบต่อคุณภาพหรือระยะเวลาในการผลิต
